SheevaPlug galérie
Parce qu'avec des images c'est quand même plus sympa
Voici donc quelques images de la bête aussi bien dehors que dedans. Cliquez sur les images pour agrandir

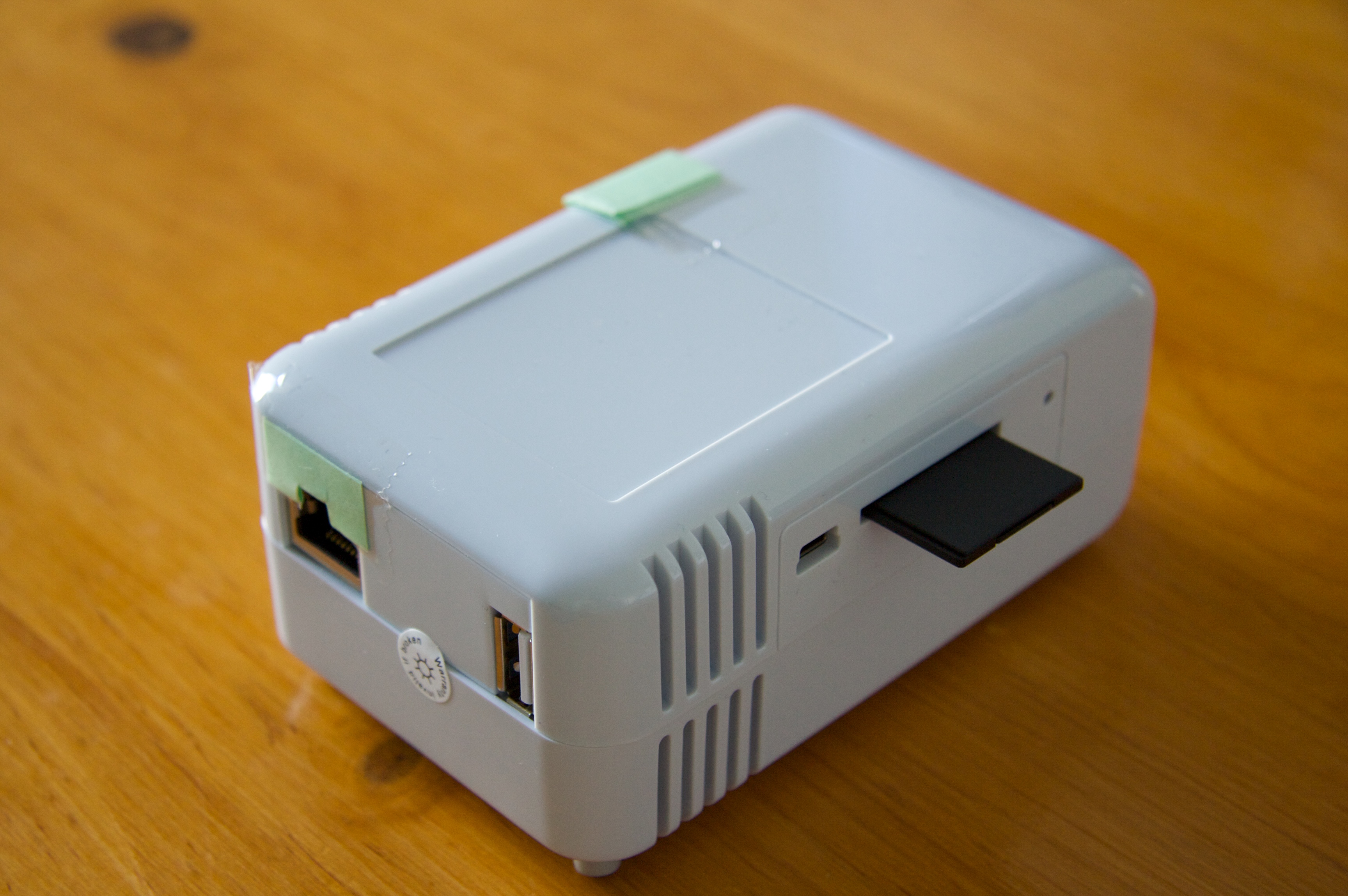

Pour commencer, une photo d'extérieure. Notez les papiers scotchés parce que les LEDs sont un peu brillantes :
En enlevant les 4 pieds, on accède aux vis pour ouvrir le boitier. A partir de là, la garantie saute :)
Finalement, c'est l'alim qui prend le plus de place dans le boitier.

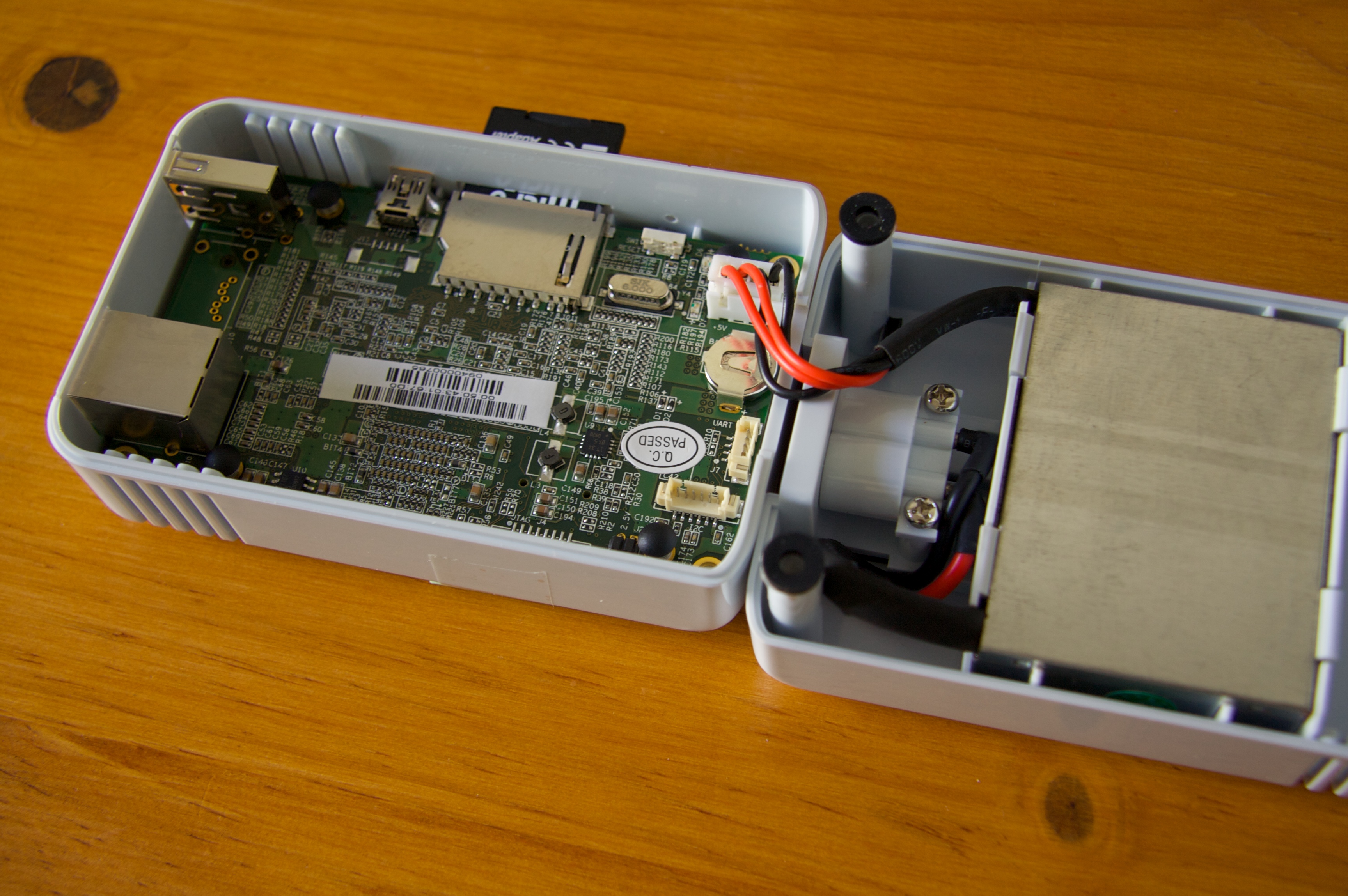

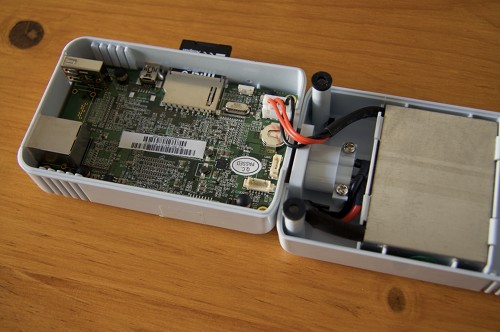

A gauche on voit maintenant la carte mère, reliée à son alim via un petit connecteur blanc. On constate assez rapidement que l'assemblage de l'ensemble est de très bonne facture ; on est assez loin du bidouillage asiatique habituel.
Une fois le connecteur détâché, on peut facilement détâcher la carte du boitier.

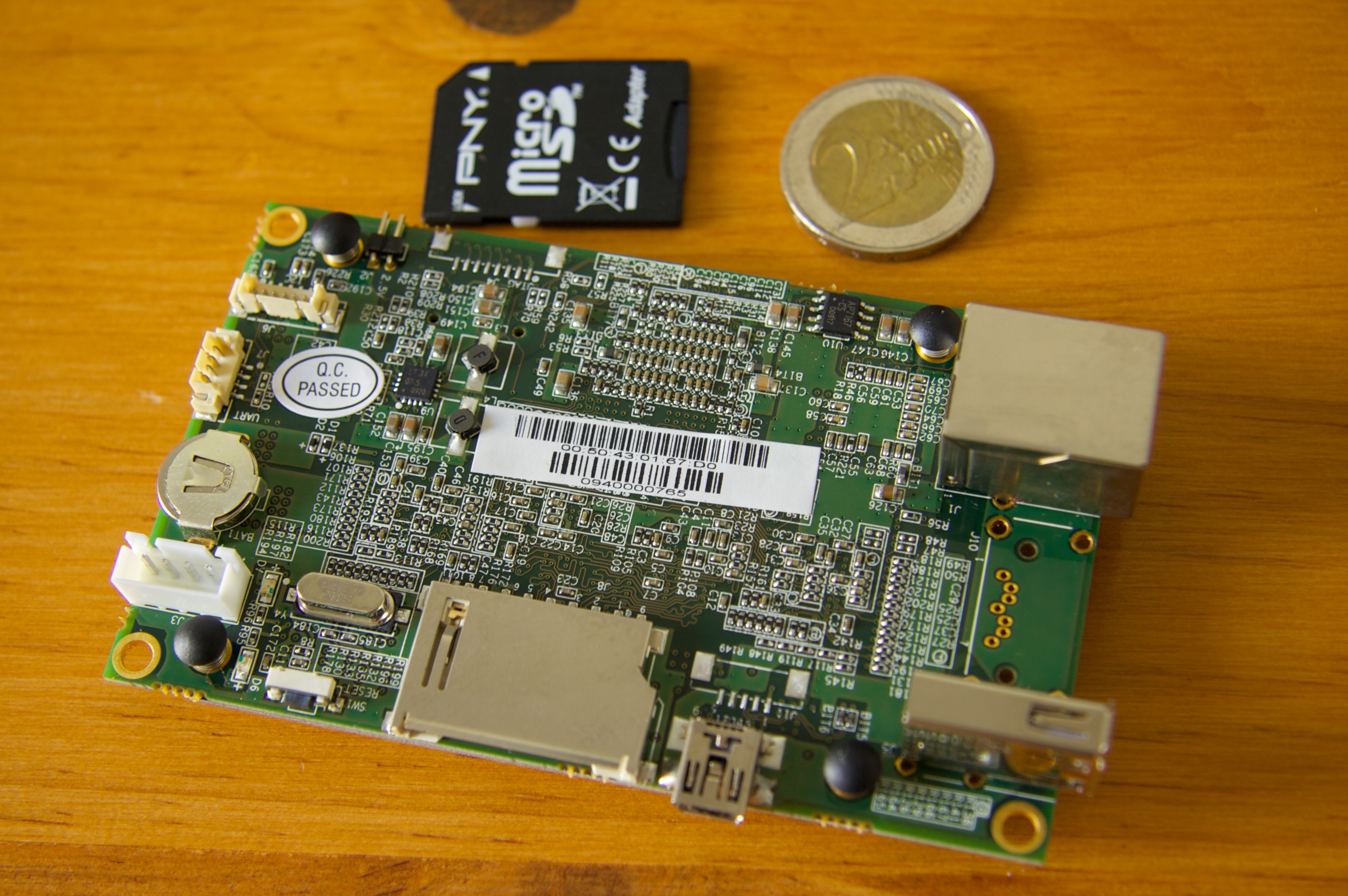

La carte paraît assez vide.
On constaté ici quelques choses surprenantes : il existe plusieurs espaces inutilisés sur le PCB ; on se demande alors s'il serait possible de câbler ces connecteurs pour bénéficier de fonctionnalités supplémentaires (par exemple un port SATA).
En retournant la carte, on apperçoit la plaque qui joue le rôle de radiateur :

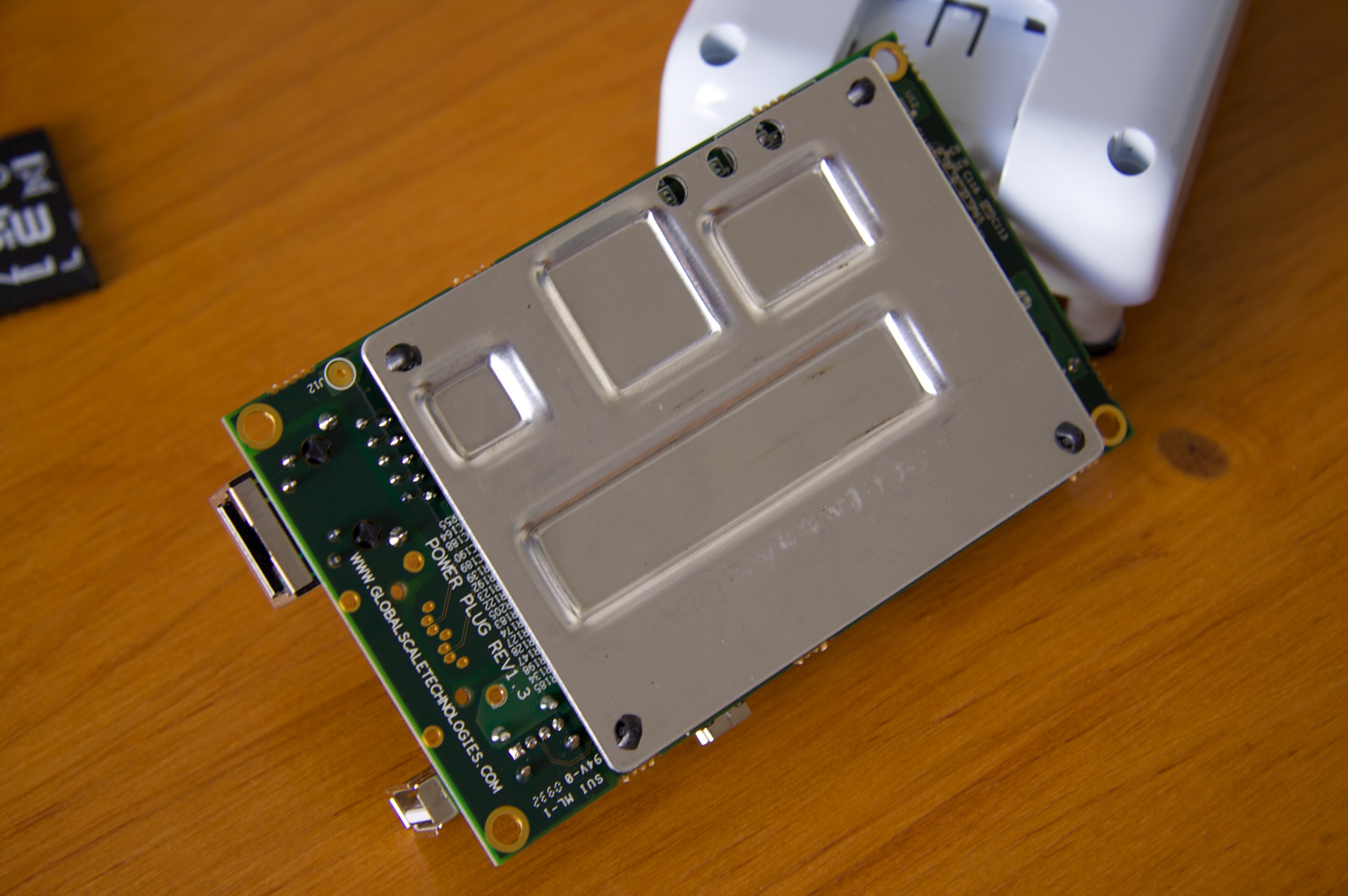

Oh, le chouette radiateur !
Quatre petites douilles en plastique maintiennent le radiateur en place. Ce serait bête de s'arrêter si près du but.

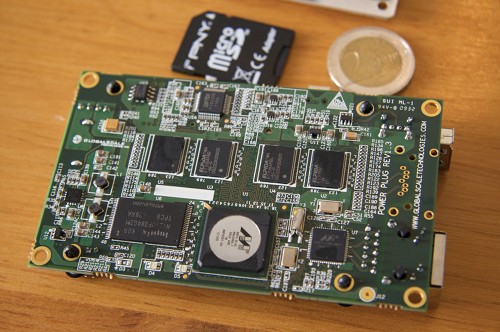

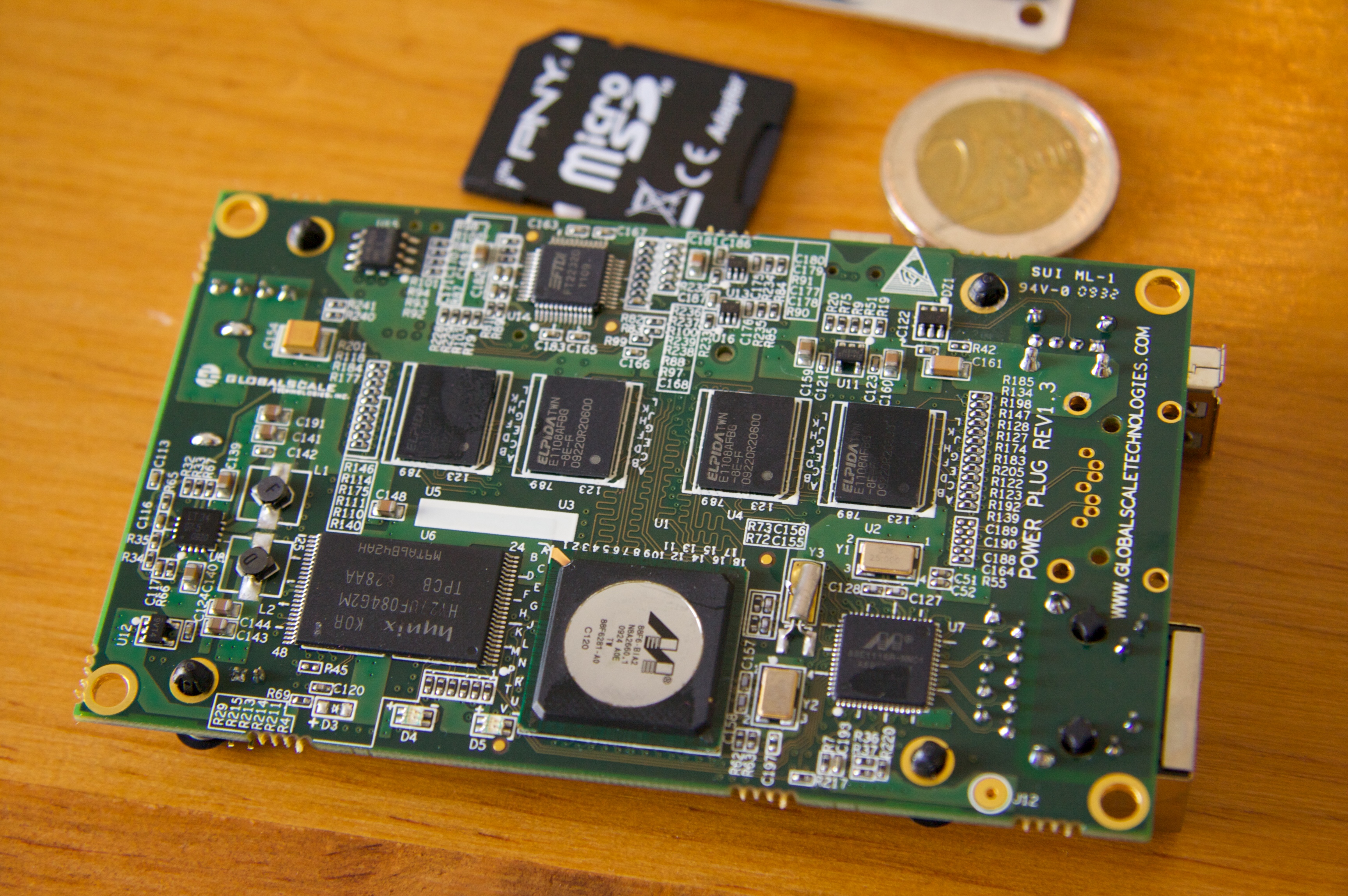

Le SoC Marvell en toute beauté.
Les pièces les plus intéressantes ici sont :
- Le SoC Marvell Kirkwood 88F6281 (88F6-B1A2)
- Le Marvell 88E111 gigabit phy layer Ethernet
- Le HY27UF084G2M, 4Gbit (512K x 8-Bit) NAND Flash
- Quatre Elpida E1108AFBG-8E-F DDR2 de 128Mo chacun
- Le FTDI FT2232D dual USB/UART
Voilà, c'est fini !
